高压反应釜的基本构造

发布时间:2021年04月14日

高压反应釜的基本构造

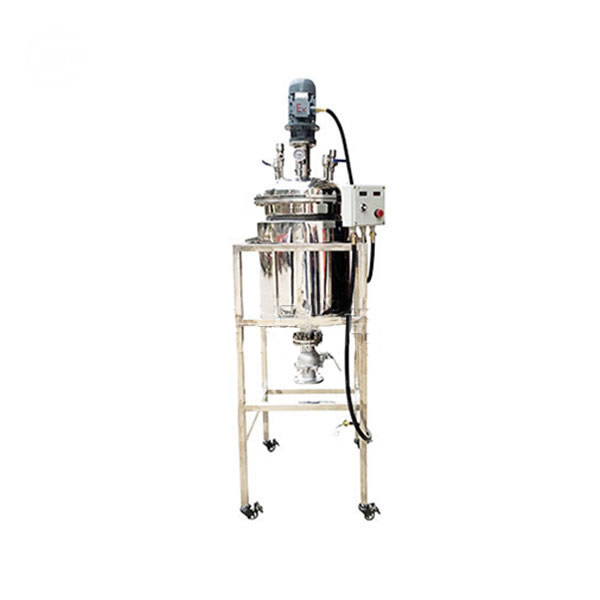

高压反应釜是由搅拌器、反应容器及传动系统、冷却装置、加热炉等这几部分所组成的。主要还包括了以下几个部件:

⑴高压反应釜中由不锈钢加工而成的釜体和釜盖是由周向分布的螺母紧、主螺栓固定连接的。


    ⑵高压反应釜釜体外装有桶型碳化硅炉芯,炉芯中有电炉丝穿过,电炉丝的端头由炉壳侧下部穿出,橡套电缆与控制器通过接线螺柱相连。


    ⑶高压反应釜釜盖上装有压力表,爆破膜装置,汽液相阀,温度传感器,便于随时观测到釜内的反应情况,并及时调节釜内的介质比例,确保高压反应釜的运行。


    ⑷磁力的内、外磁环组成了高压反应釜联轴器,中间还装有承压的隔套。另外高压反应釜电机通过联轴器驱动搅拌器进行工作。磁联轴器与釜盖间装有冷却水套,其作用就是当操作温度较高时应通冷却水。


    ⑸高压反应釜的主密封口使用双线密封,借助双线密封接触面高和光洁度,从而达到非常良好的密封效果。


    ⑹测速线圈装于隔套上部与搅拌器连成一体,当搅拌器与内磁环旋转时,测速线圈便产生感应电势,并与搅拌转速相应,从而传递到转速表上,便可显示出搅拌转速。
